リサイクル装置

金属イオン含有排水のリサイクル装置

ワコンナーＳの特長

運転はポンプのＯＮ・ＯＦＦのみで簡単に行なうことが出来ます。また、取合いはホースをワンタッチジョイントにより簡単に脱着することが出来ます。

イオン交換樹脂の再生は弊社のリサイクルセンターで行ないますので、お客様が排水のための薬品を使用したり、スラッジ処分をする必要がありません。

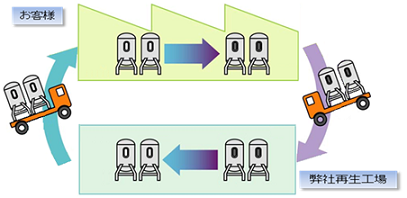

ご使用いただいた飽和樹脂塔は、弊社工場にて再生を行っております。
再生の際のワコンナーSの運送は、弊社にて手配いたします。

処理水が純水になるので、重金属成分を含有するメッキ水洗水などを全量循環利用することが出来ます。

ワコンナーSはレンタルのご契約にてご案内しております。

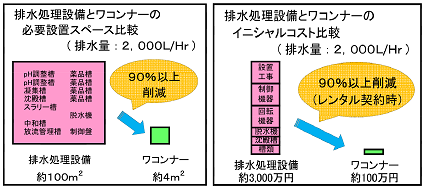

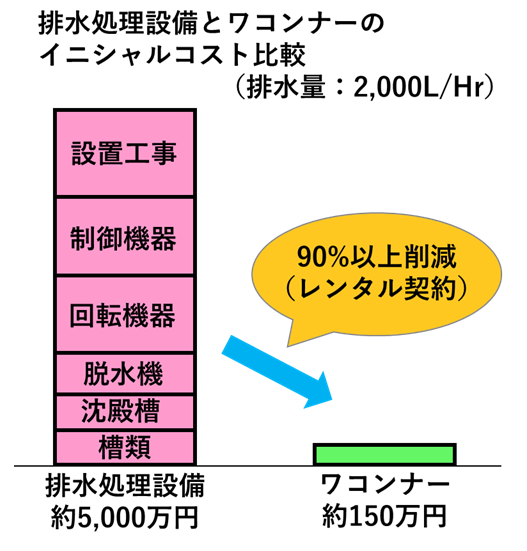

イニシャルコストや設備更新費を削減できます。

ワコンナーSの概要

Mixタイプ（混床塔方式）

ワコンナーS （Mixタイプ）は、原水の陽イオン成分を除去するカチオン樹脂と、陰イオンを除去するアニオン樹脂をミックスした樹脂塔1塔で、処理水の電気伝導率は1 μS/cm以下になります。特にめっき業者様など、より高純度の純水をご要望のお客様にご利用いただいております。

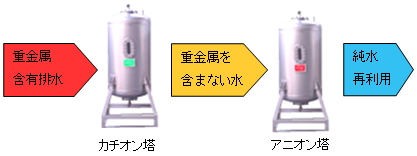

K-Aタイプ（単床二塔方式）

ワコンナーS （K-Aタイプ）は、原水の陽イオン成分を除去するカチオン樹脂塔と、陰イオンを除去するアニオン樹脂塔の樹脂塔2塔で、処理水の電気伝導率は、10 μS/cmほどになります。特に塗装前処理業者様にご利用いただいております。

KーAタイプの概要

KーAタイプの使用例

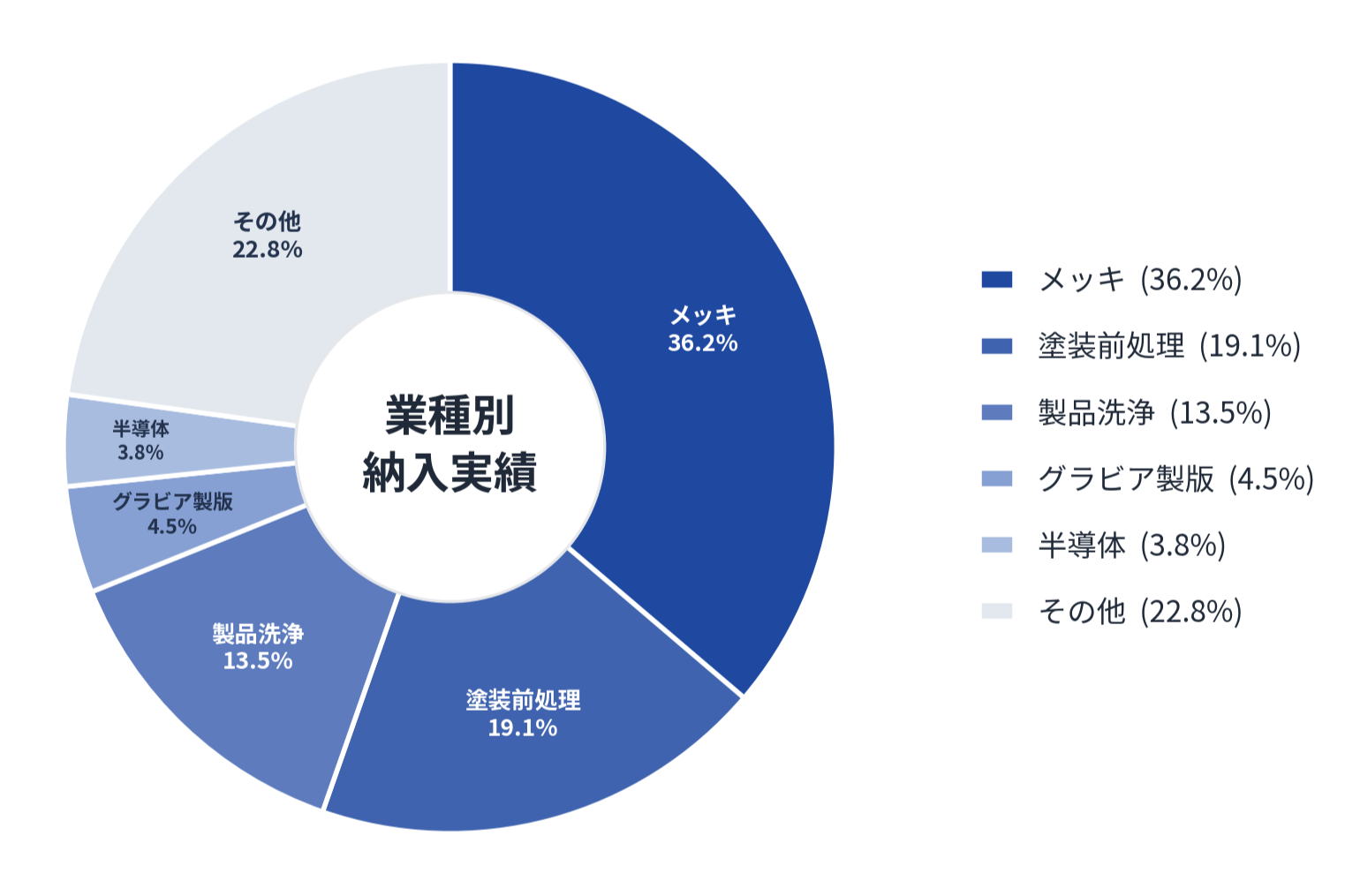

ワコンナーS納入実績

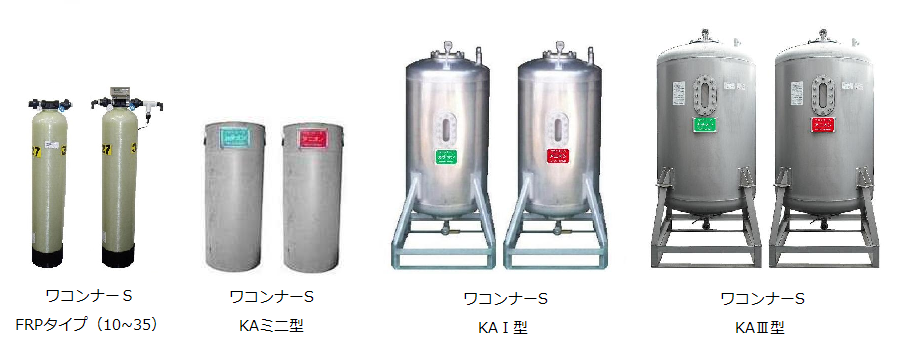

ワコンナーSの仕様

※左右にフリックしてご覧いただけます。

ワコンナーＳ	樹脂量	処理水量	寸法	使用圧力	運転重量
10型	10L/塔	100L/Hr	Φ180×950H	0.2MPa以下	約15kg/塔
25型	25L/塔	250L/Hr	Φ225×1,100H	0.2MPa以下	約30kg/塔
35型	35L/塔	350L/Hr	Φ243×1,400H	0.2MPa以下	約40kg/塔
ミニ型	50L/塔	500L/Hr	Φ350×855H	0.1MPa以下	約100kg/塔
I型	250L/塔	2,000L/Hr	Φ800×1,720H	0.2MPa以下	約500kg/塔
III型	500L/塔	2,000L/Hr	Φ800×1,720H	0.15MPa以下	約800kg/塔

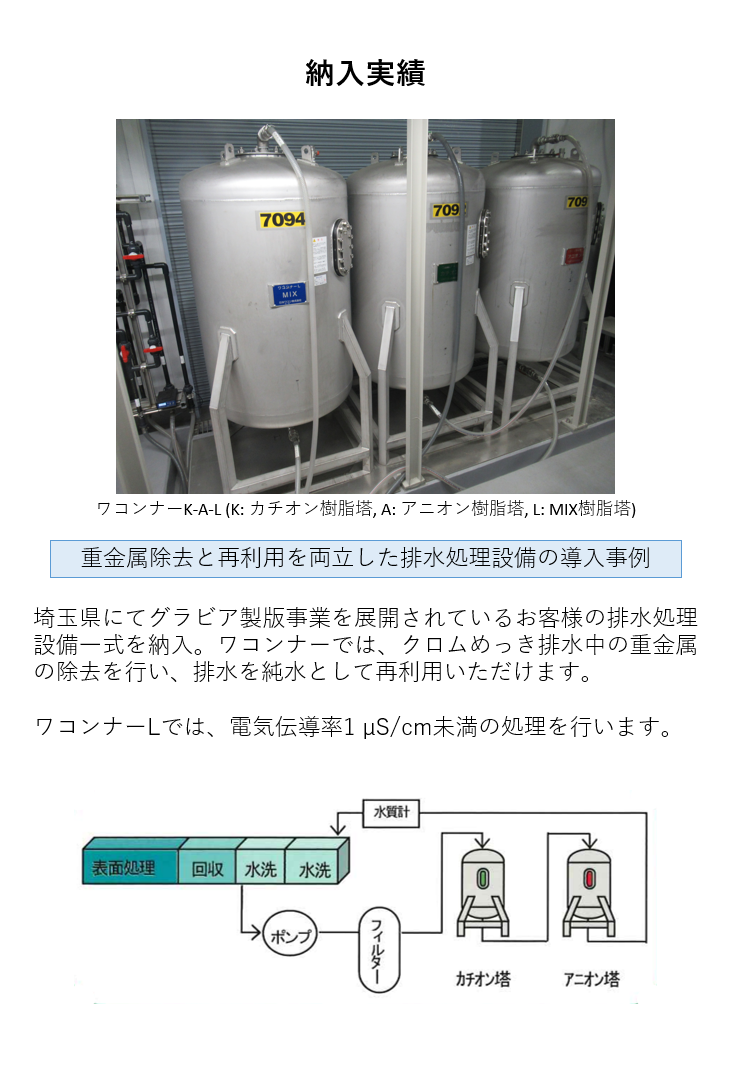

ワコンナーSの納入実績

重金属除去と再利用を両立したリサイクル装置

埼玉県にてグラビア製版事業を展開されているお客様の排水処理設備一式を納入。
六価クロムめっき水洗排水の処理にてワコンナーSをご利用いただいております。
ワコンナーSでは、六価クロムめっき水洗排水中の重金属の除去を行い、排水を純水として再利用いたします。

ワコンナーSの特徴
・純水の再利用
・省スペース※
・排水の外部放流がなく、基準値超過などのリスクがございません。
・六価クロム排水の処理に必要な還元剤の補充作業が不要

※

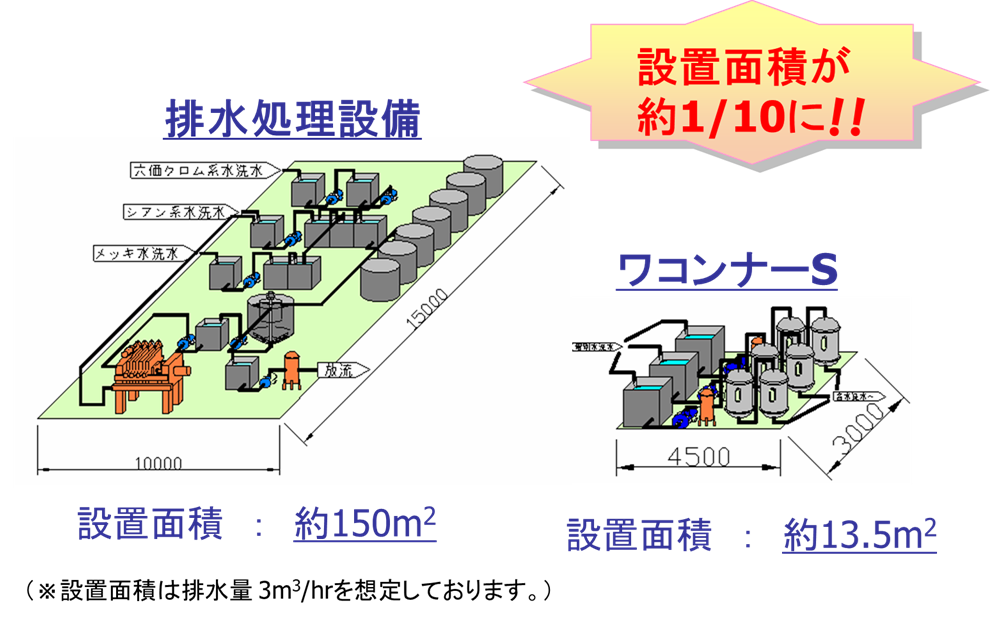

ユーザー様のワコンナーS設置スペース（純水槽、ポンプ等を含む）　8 m²
一般的な2 m3/h六価クロム排水処理設備スペース　70 m²
このように、省スペースでのご利用が可能です。

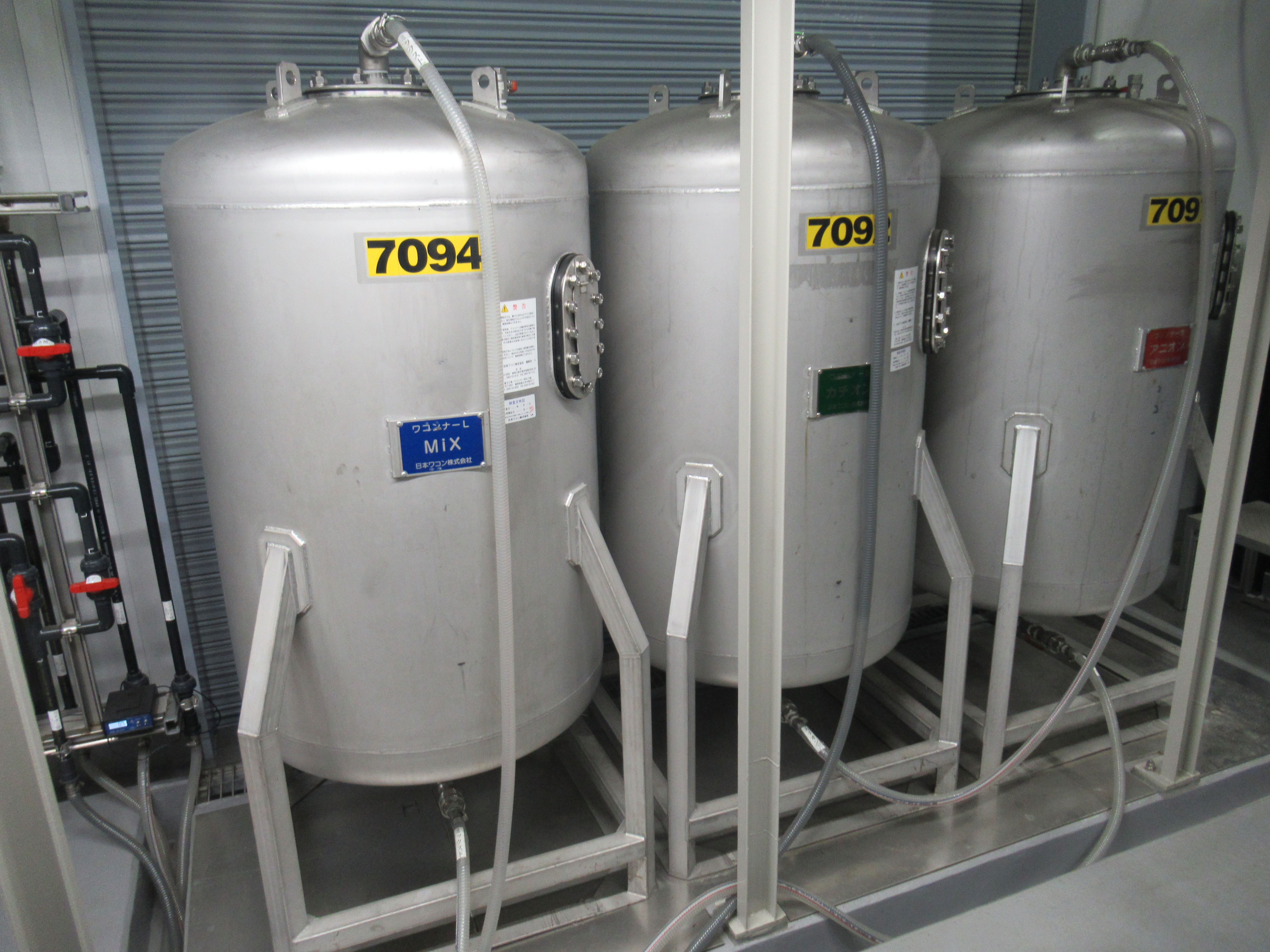

ワコンナーK-A-L (K: カチオン樹脂塔, A: アニオン樹脂塔, L: MIX樹脂塔)
